寧波橋梁養護之澄浪橋豎吊索錨具防水防腐施工
2022-05-30
前言
株洲市完全科技有限公司生產的《充氣型斜拉索導管防水密封裝置》，為橋梁纜索和錨具的防水防腐提供了新的選擇，一種施工方便且更長效的防水防腐方案。公司經過幾年的摸索實踐，隨著充氣式防水密封裝置技術日趨成熟，公司也將該技術產品延伸到橋梁養護（斜拉索和豎吊索導管防水防腐）工程上，申請獲得了實用新型專利證書《充氣型斜拉索導管密封系統》，參與制定湖南省地方標準《充氣型管道防水堵漏密封裝置》。
2022年5月底，株洲市完全科技有限公司派技術員協助寧波市政橋梁養護單位對澄浪橋44對豎吊索梁端預埋管進行防水防腐養護施工。
在正式施工之前，橋梁養護單位主動聯系供貨商（株洲市完全科技有限公司），先后兩次發送產品進行了試安裝。第一次試安裝不成功。原因是豎吊索與導管空隙太小，φ100標準型號密封氣囊無法裝入導管內。第二次試安裝成功。采用的是φ100改進型密封氣囊。產品安裝后，灌水測試結果達到完全密封的效果。繼而簽訂采購合同，對澄浪橋44對豎吊索導管孔做防水防腐施工。
橋梁養護基地會議室召開項目施工會議
寧波澄浪橋現場情況
澄浪橋豎吊索位于橋面兩側拱形箱梁，一側箱梁22對豎吊索，兩側共計44對，共計88根索導管需要做防水防腐養護。

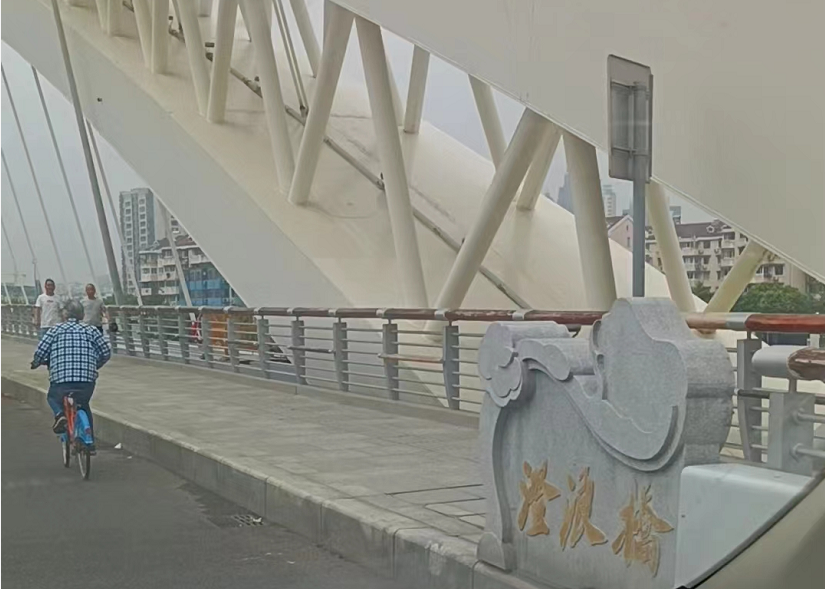

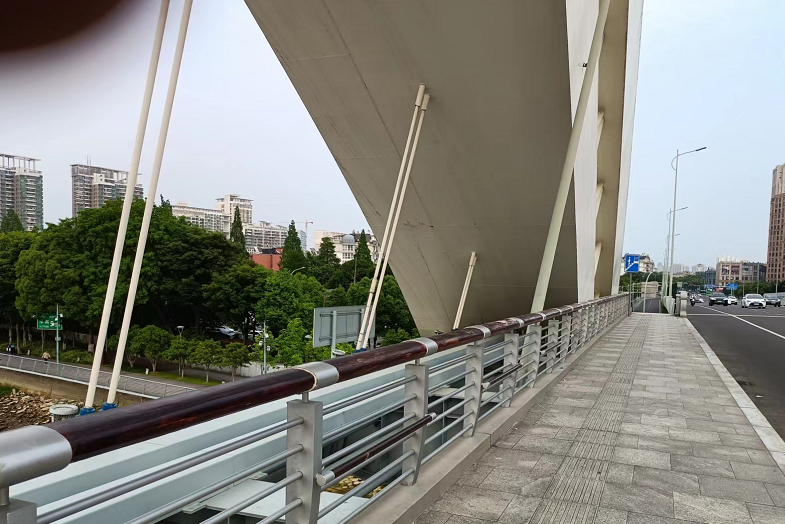

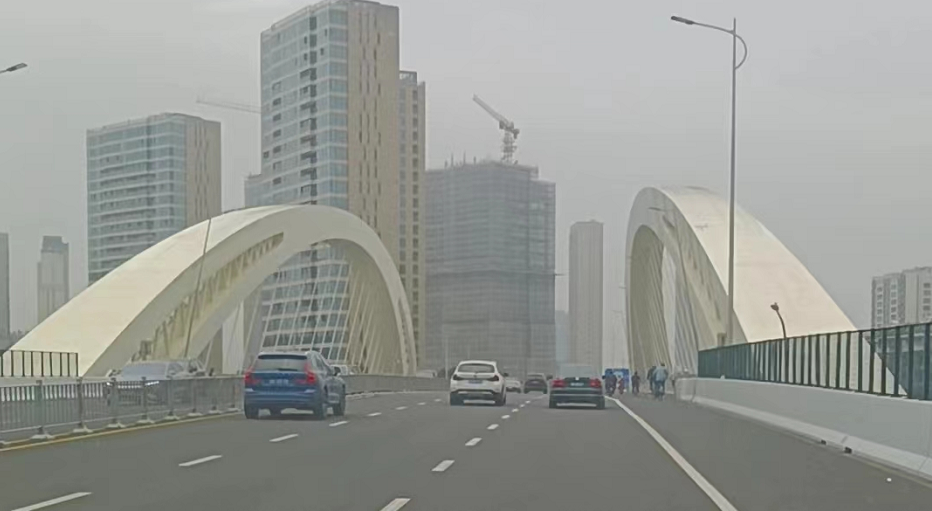

寧波澄浪橋近景1
寧波澄浪橋近景2

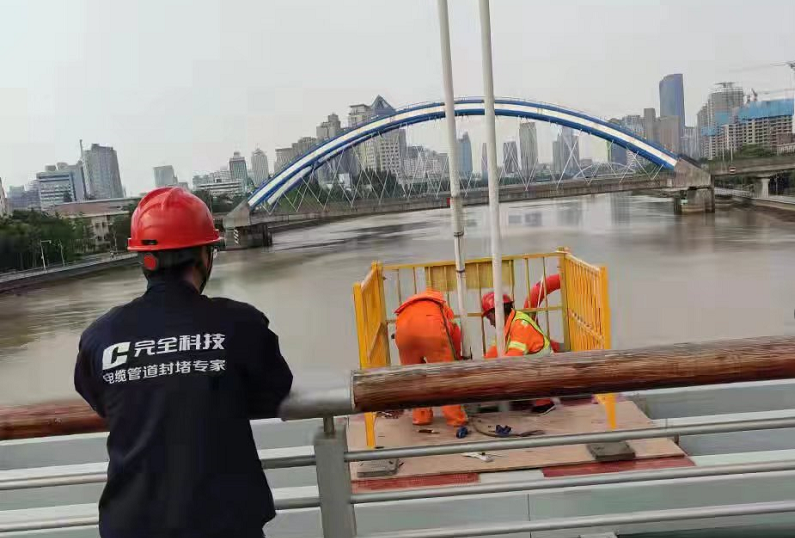

寧波澄浪橋豎吊索近照1
寧波澄浪橋豎吊索近照2
寧波澄浪橋豎吊索近照3
現場施工作業要求
1、班前交底：現場負責人對進度安排、施工注意事項進行說明。
2、對施工人員安全要求：施工人員穿工作服、戴安全頭盔、穿戴救生服、系好安全帶后才能開展作業。

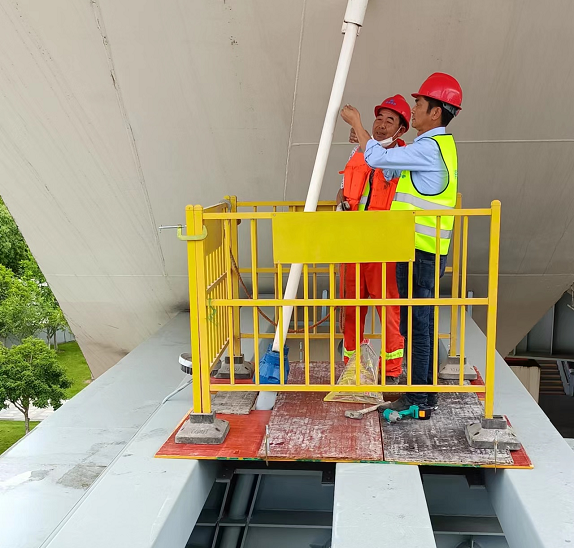

3、場地安全要求：搭建作業平臺、防護圍欄、現場備用救生圈。
4、作業時間：避開上下班車流量高峰期，上午8：00-11:30，下午12:30-4:30

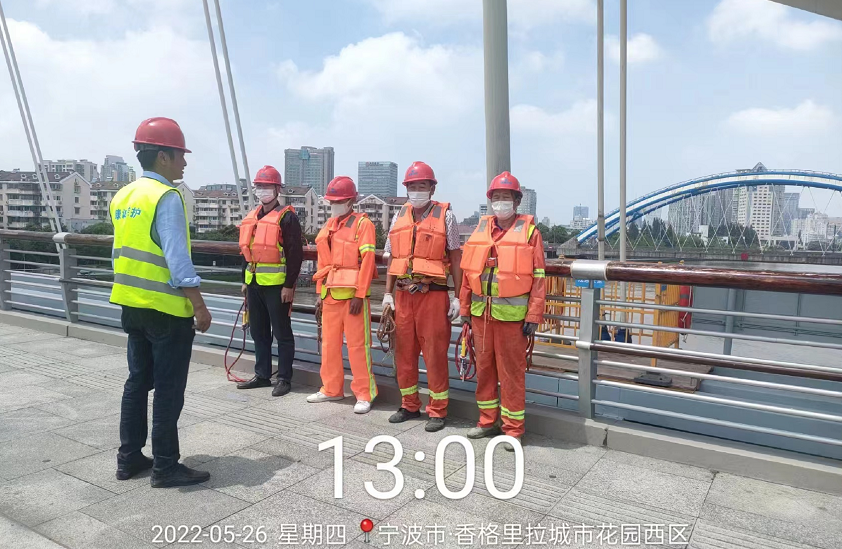

施工作業現場班前事務交底
豎吊索錨具導管孔防水防腐具體施工步驟
第一步，開啟防雨罩，取出減震橡膠墊。

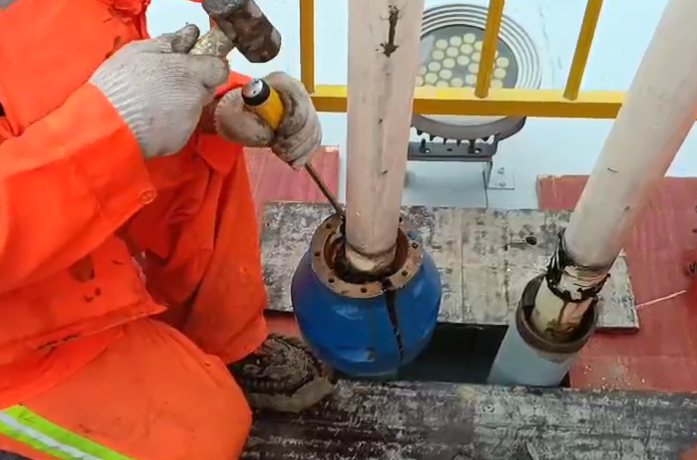

打開防雨罩

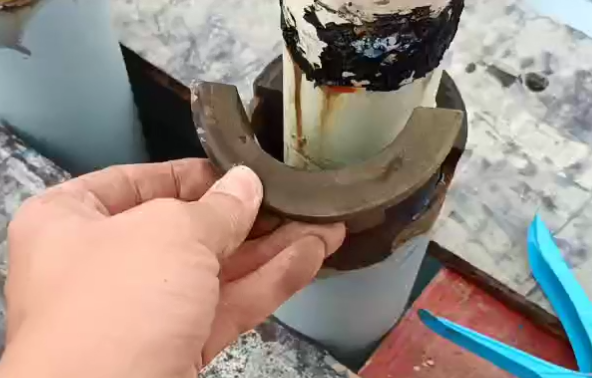

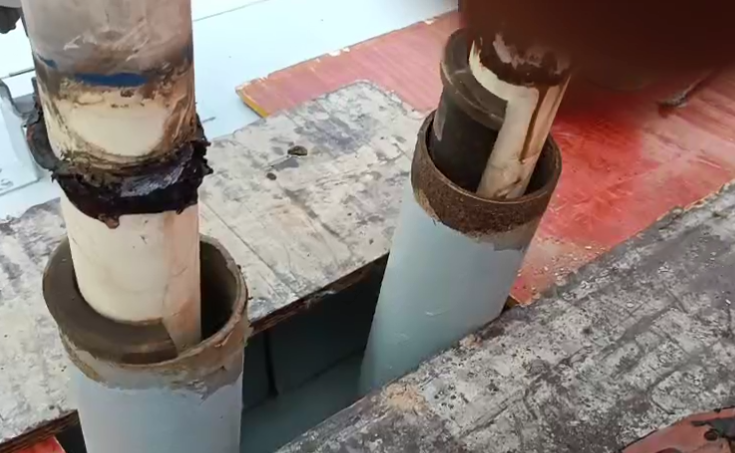

取出減震橡膠墊
第二步，安裝密封氣囊
準備安裝密封氣囊

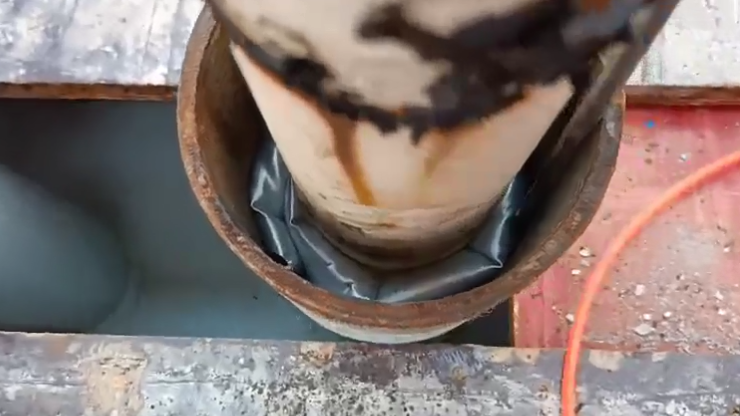

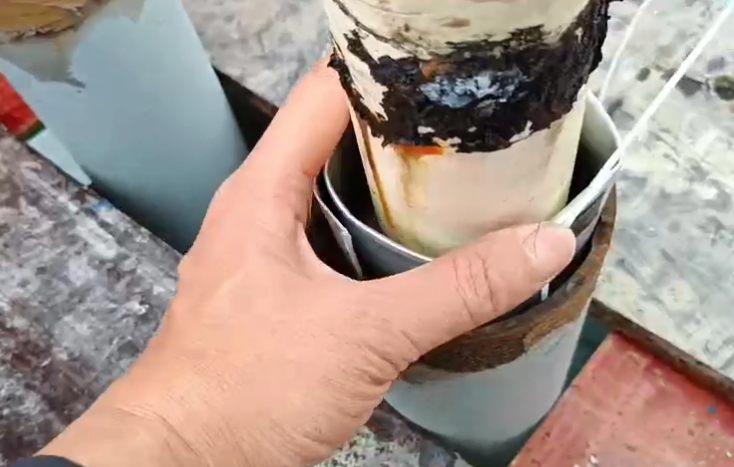

將密封氣囊裝入導管孔

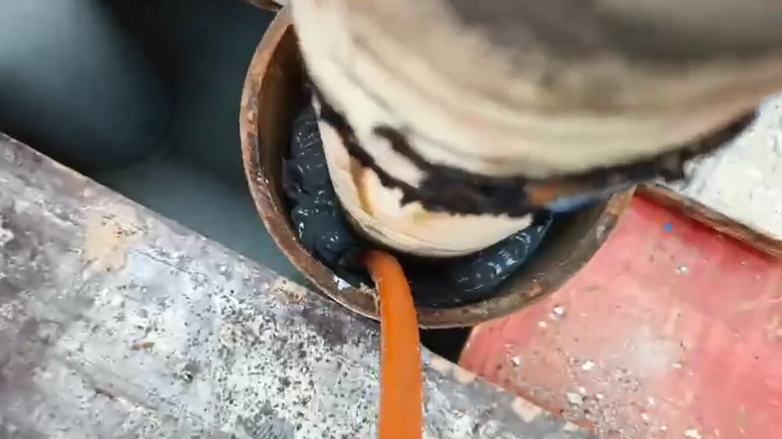

對密封氣囊充氣
第三步，灌水測試密封性

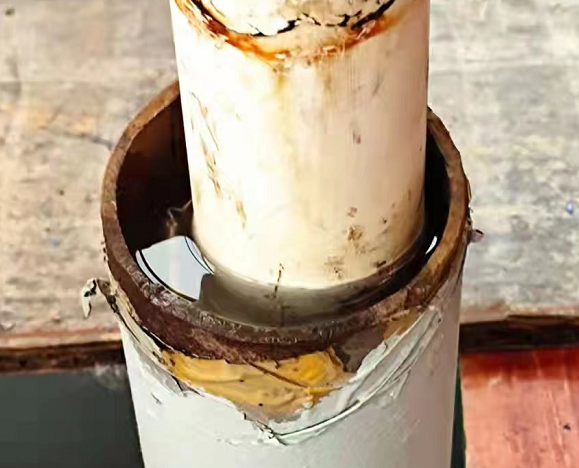

灌水測試密封性1
灌水測試密封性2
第四步，填充防腐密封膠
灌注防腐密封膠

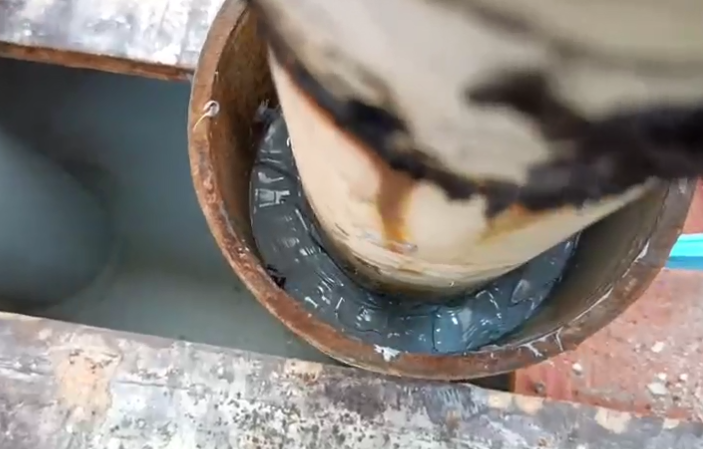

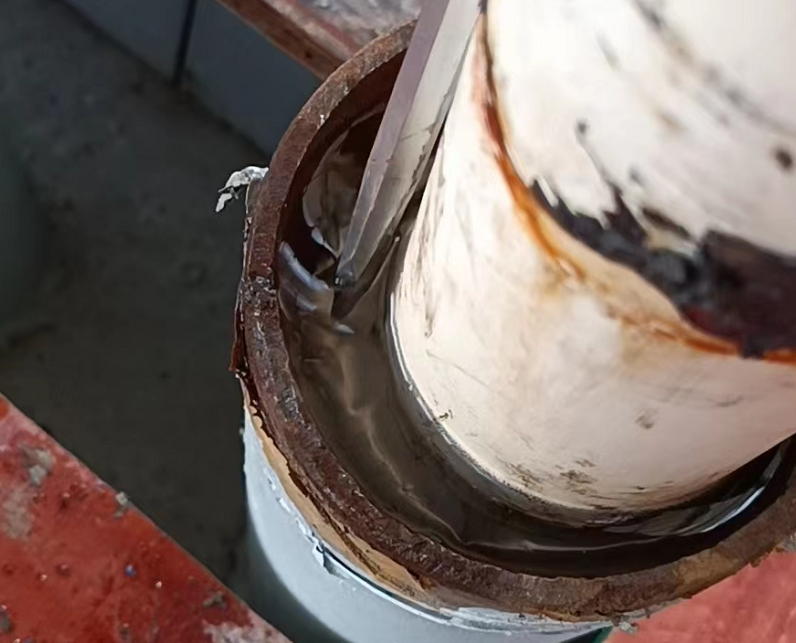

將防腐密封膠刮嚴實刮平整
裝回減震橡膠墊

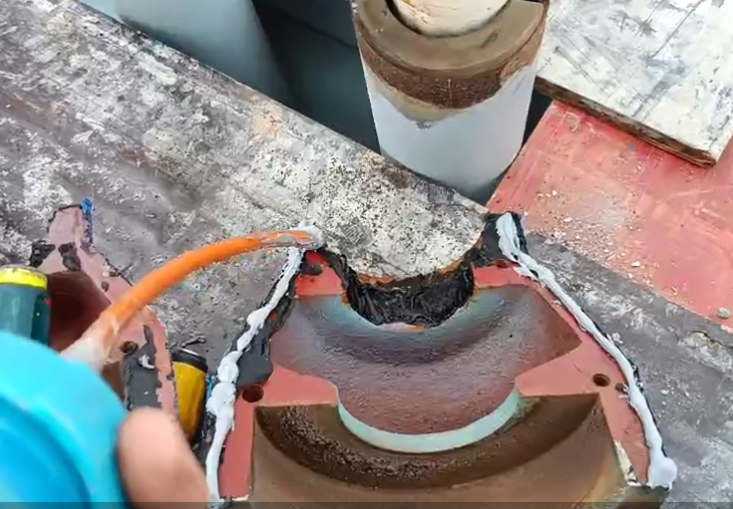

防雨罩邊縫打膠后合攏裝回原位
附：1、充氣型斜拉索導管防水裝置介紹
充氣型斜拉索導管防水裝置主要部件為變徑橡膠圈和密封氣囊，另加外層填充的防腐密封膠，以及專用充氣工具等。
變徑橡膠圈功能：縮小管內徑，為安裝密封氣囊調整空間。
密封氣囊功能：利用氣壓膨脹實現拉索外圍空間的密封。
防腐密封膠功能：防水防腐，并密封氣囊起到保護作用。
專用充氣工具：對密封氣囊充氣氣壓精準控制在2.8-3公斤范圍。
充氣型斜拉索導管防水裝置結構展示

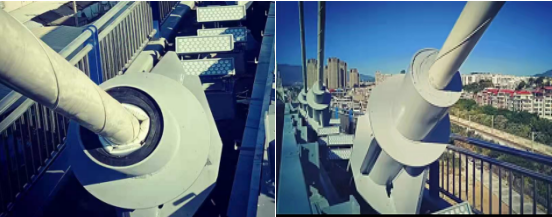

橋梁斜拉索導管密封效果照片
株洲市完全科技有限公司生產的《充氣型斜拉索導管防水密封裝置》，為橋梁纜索和錨具的防水防腐提供了新的選擇，一種施工方便且更長效的防水防腐方案。公司經過幾年的摸索實踐，隨著充氣式防水密封裝置技術日趨成熟，公司也將該技術產品延伸到橋梁養護（斜拉索和豎吊索導管防水防腐）工程上，申請獲得了實用新型專利證書《充氣型斜拉索導管密封系統》，參與制定湖南省地方標準《充氣型管道防水堵漏密封裝置》。

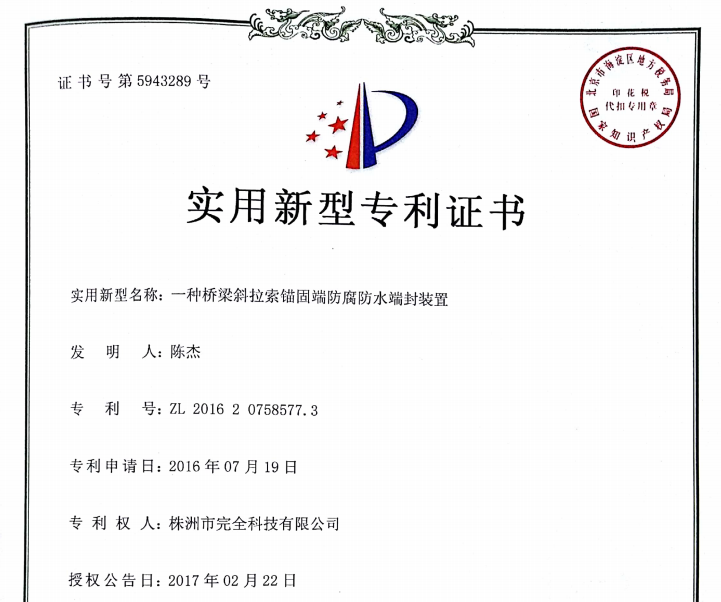

實用新型專利證書《一種橋梁斜拉索錨固端防腐防水端封裝置》

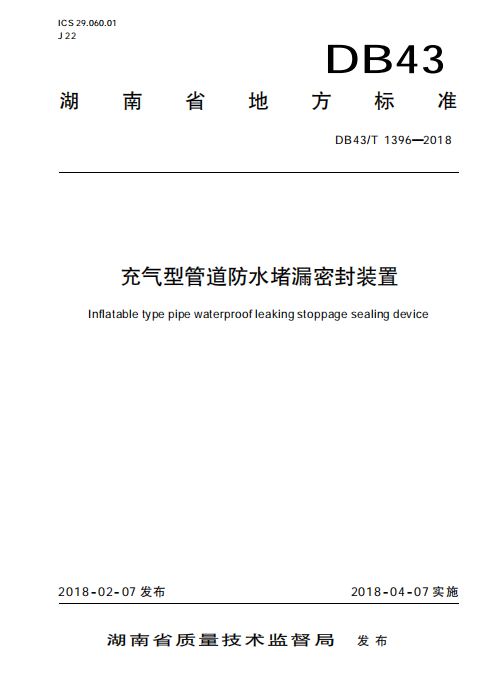

湖南省地方標準《充氣型管道防水堵漏密封裝置》
