常見的幾種橋梁纜索防腐方法
2024-11-25
關鍵詞：橋梁養護、纜索防腐、索導管密封
橋梁養護是確保橋梁結構安全、持久使用的工作。具體包括日常巡檢、清潔、結構檢測、病害修復等內容。纜索作為橋梁的關鍵受力部件，纜索防腐至關重要，也是橋梁養護重中之重。常見的纜索防腐方法有：
涂層防護：為纜索涂上多層防腐漆，像給它穿上保護外衣，隔離空氣和水分，如在一些斜拉橋的纜索上會涂有環氧富鋅底漆等涂層。
密封防護：一是對纜索表層防護，例如使用密封材料把纜索包裹起來，又例制作不銹鋼護套，套在纜索表面等。二是對纜索與錨具結合部位的防腐防護，例如在索導管內灌注防腐油脂（或聚氨酯發泡劑），讓纜索與錨具結合部位覆蓋于防腐油脂（或聚氨酯發泡材料）內不與外界空氣接觸，又例如使用充氣型斜拉索導管密封系統把索導管端口進行柔性密封，杜絕雨水進入索導管內，使得纜索與錨具連接部位不受雨水銹蝕。還有更保險的做法就是多重防腐手段都用上，擔心一道防腐措施不夠，那就做兩重、三重。
下面介紹下目前推薦使用的索導管端口柔性密封方法，即充氣型斜拉索導管密封系統的施工步驟：
1、 清理索導管。清理深度為索導管端口內部向下150mm，這個位置深度也就是充氣型斜拉索導管密封系統的安裝位置。需要這個位置原有的防腐材料（防腐油脂、聚氨酯發泡材料等）清除干凈。

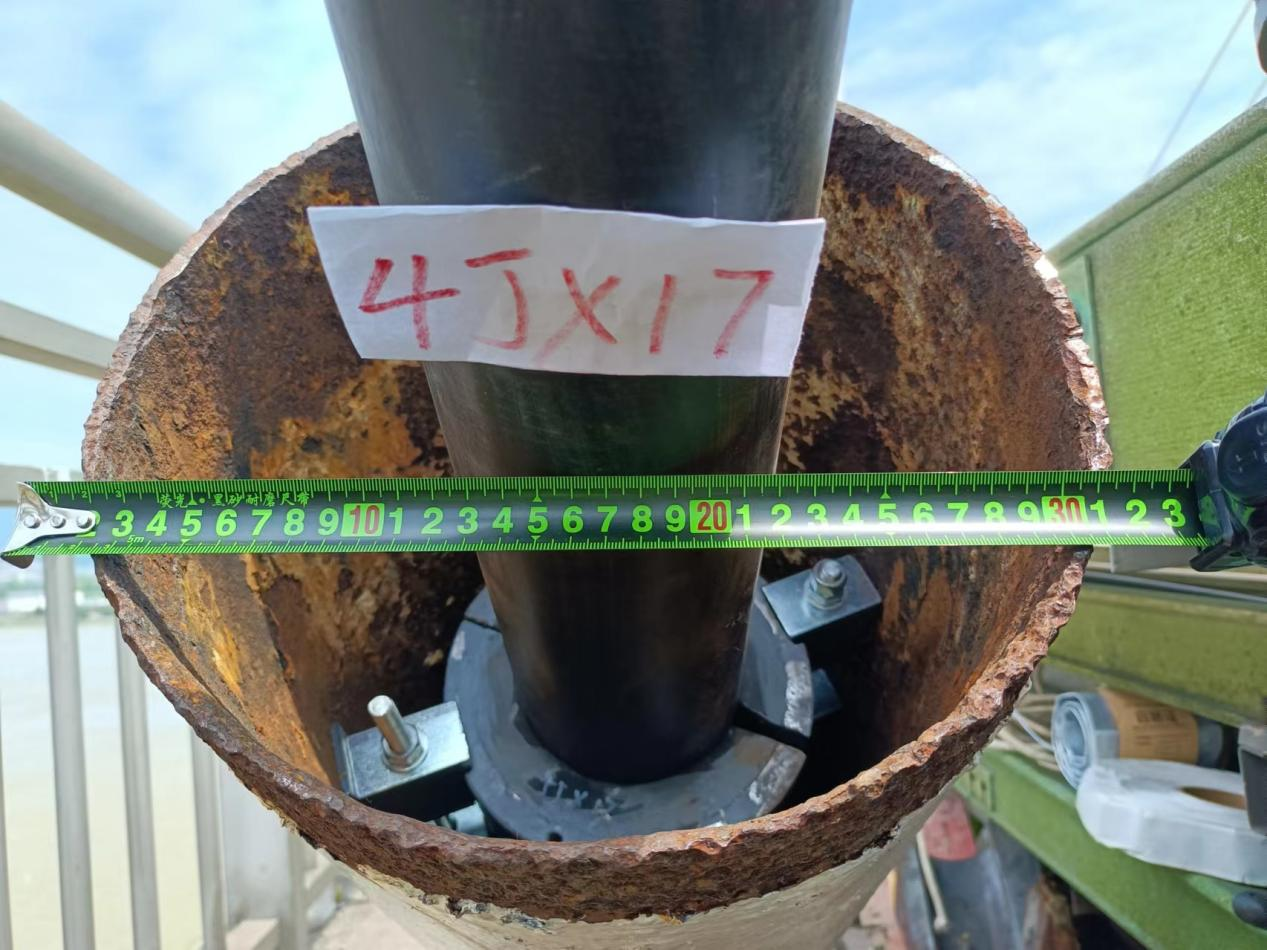

圖2、索導管端口清理后的現場照片
2、安裝變徑橡膠襯套。根據纜索與索導管內壁的間距大小，選擇對應規格厚度的變徑橡膠襯套，縮小需要密封的間距，這個縮小的密封間距控制在20-45mm之間為宜。
3、安裝高強度密封氣囊。對應合適（或縮小）的密封間距，選用對應規格的密封氣囊，進行充氣密封。此時，密封氣囊與變徑橡膠襯套相互配合，形成索導管端口上下（即內外）阻隔，雨水將無法進入索導管內部。

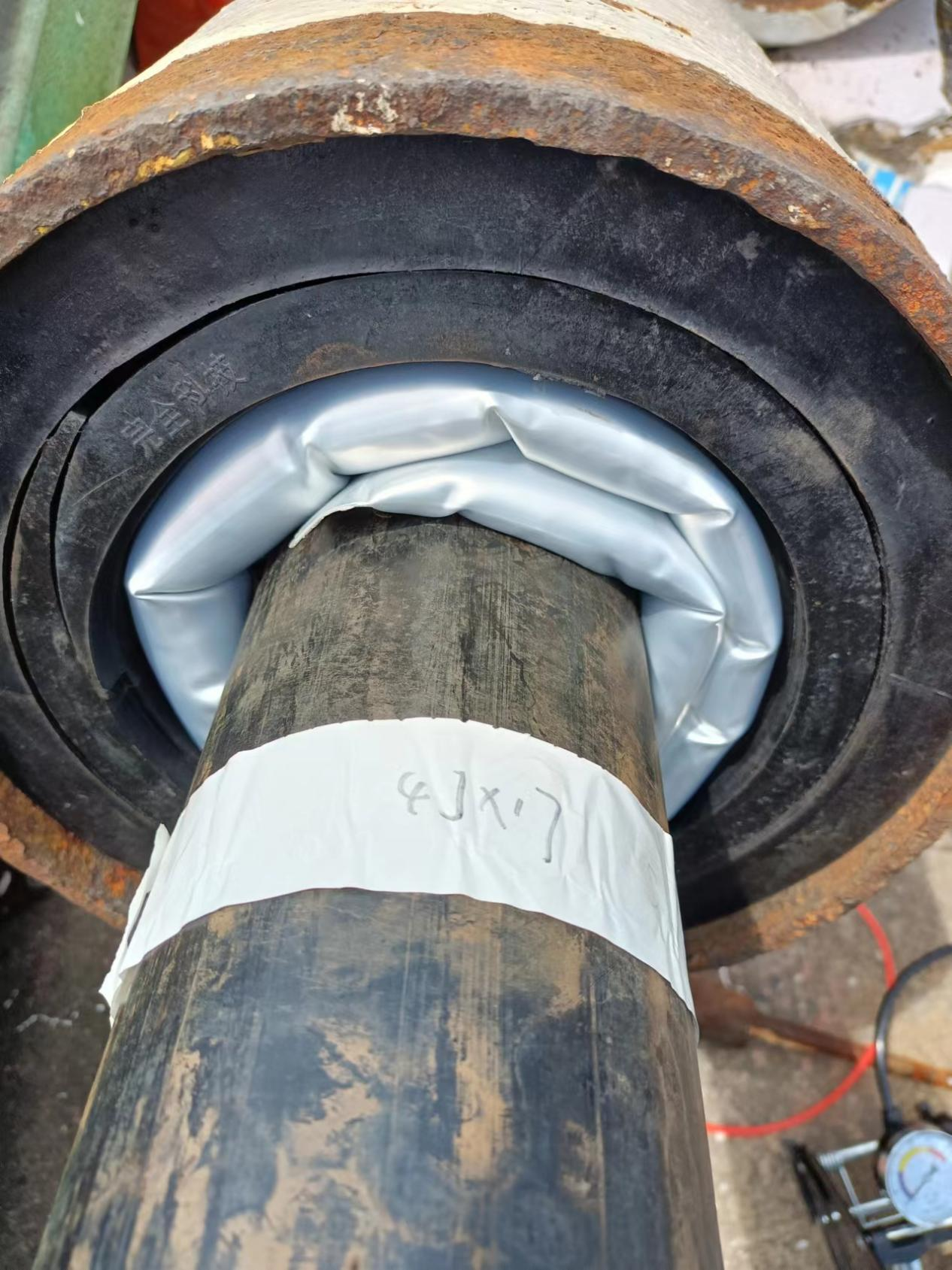

圖3、索導管端口柔性密封效果現場照片
4. 覆蓋防腐密封膠。在密封氣囊個變徑橡膠襯套外表面，覆蓋一層防腐密封膠，覆蓋厚度20mm左右。此層材料的主要是對密封氣囊的保護，同時也是起到多一層防護的作用。
索導管密封工程案例：
清水塘大橋（株洲八橋）拉索導管孔封堵方案
https://mp.weixin.qq.com/s?__biz=Mzg3MDk3ODI3MA==&mid=2247483815&idx=1&sn=0f1a29dd15c9834fe02c500dfe802409&chksm=ce84c616f9f34f004239a93a2602c14242829ebfe7e094e5cf2c74476d304dd692606c6120ea&token=1058562842&lang=zh_CN#rd
寧波鄞州大橋豎吊索錨固端防水防腐施工案例
http://www.zggkcx.com/a/chanpinzhongxin/jieshao/20220518/5870.html?1653885527
福建龍巖大橋斜拉索導管孔洞防水防腐施工
http://www.zggkcx.com/a/chanpinzhongxin/jieshao/20211222/5854.html?1653885799
橋梁養護是確保橋梁結構安全、持久使用的工作。具體包括日常巡檢、清潔、結構檢測、病害修復等內容。纜索作為橋梁的關鍵受力部件，纜索防腐至關重要，也是橋梁養護重中之重。常見的纜索防腐方法有：
涂層防護：為纜索涂上多層防腐漆，像給它穿上保護外衣，隔離空氣和水分，如在一些斜拉橋的纜索上會涂有環氧富鋅底漆等涂層。
密封防護：一是對纜索表層防護，例如使用密封材料把纜索包裹起來，又例制作不銹鋼護套，套在纜索表面等。二是對纜索與錨具結合部位的防腐防護，例如在索導管內灌注防腐油脂（或聚氨酯發泡劑），讓纜索與錨具結合部位覆蓋于防腐油脂（或聚氨酯發泡材料）內不與外界空氣接觸，又例如使用充氣型斜拉索導管密封系統把索導管端口進行柔性密封，杜絕雨水進入索導管內，使得纜索與錨具連接部位不受雨水銹蝕。還有更保險的做法就是多重防腐手段都用上，擔心一道防腐措施不夠，那就做兩重、三重。
下面介紹下目前推薦使用的索導管端口柔性密封方法，即充氣型斜拉索導管密封系統的施工步驟：

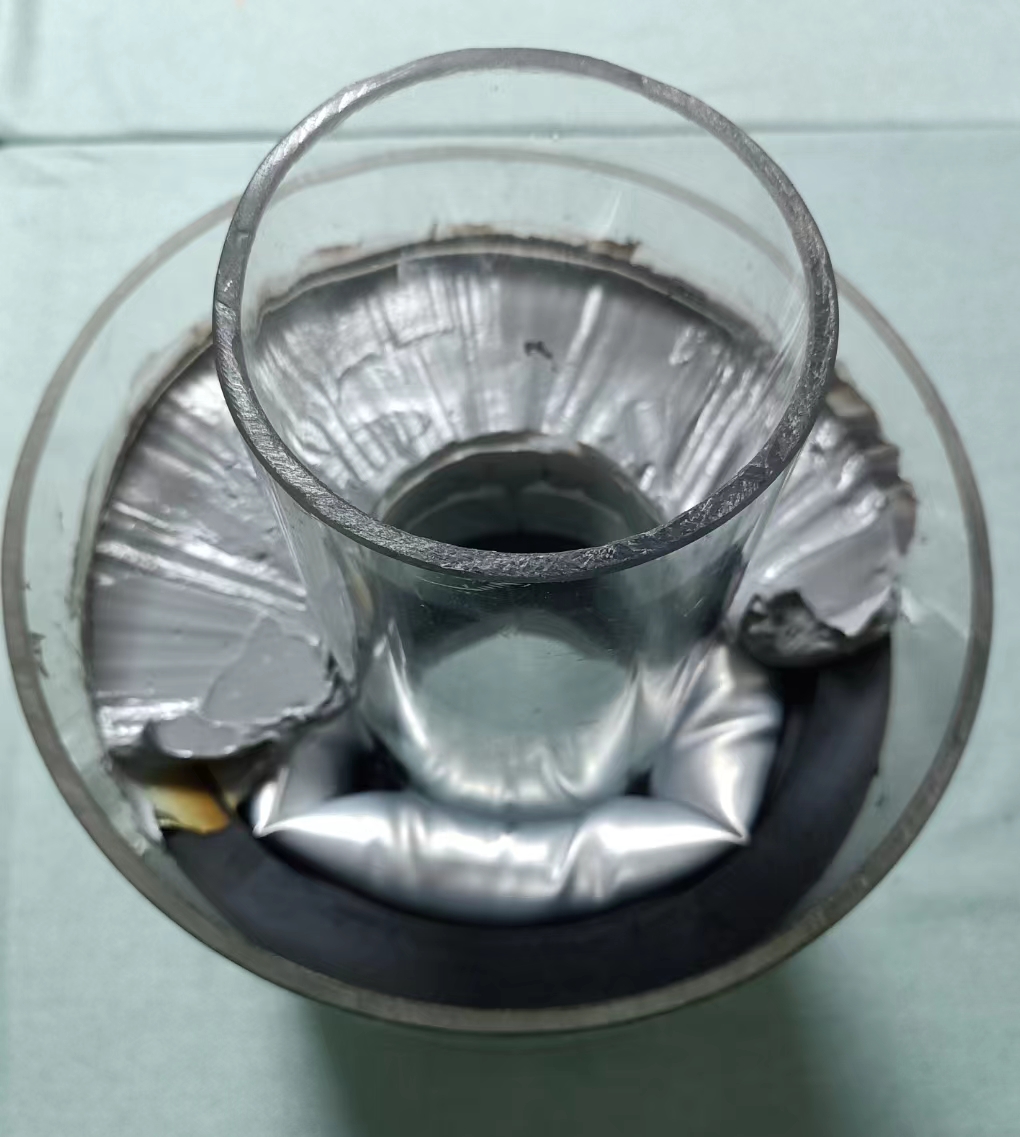

圖1、模擬索導管端口柔性密封照片
