電力電纜隧道中的主要設計
2017-07-12
電力電纜隧道中的主要設計?【電纜管道封堵，全能服務商----株洲完全科技 轉載整理】據北極星輸配電網訊:電力電纜隧道綜合監控系統主要利用信息化自動監控技術，通過軟件控制，由傳統人為巡檢方式轉換為計算機自動化監控。該技術方式，不僅可以提高電力電纜隧道運行的穩定性、實用性、科學性以及準確性，并且還可輔助預測，具有預知功能，一旦電力電纜隧道運行中出現風險或故障，監控系統可以準確、及時的定位故障點，具有良好的靈活性和準確性，可以將損失降低最小，同時，還可大大降低人力維護成本與勞動強度，提高電力電纜隧道維護質量。

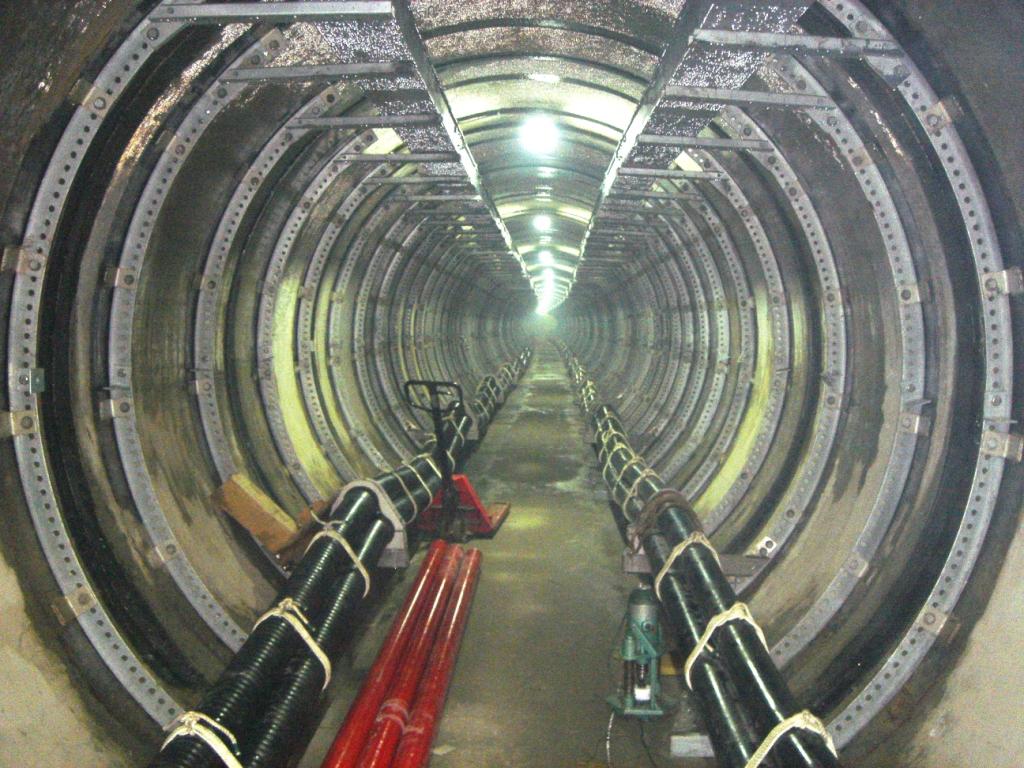

電力電纜隧道
環境溫度監測系統
隨著社會用電需求的不斷增長，電纜隧道長度也隨之增加，傳統線性感溫電纜已無法滿足當前環境溫度的監測需求，綜合監控系統設計采用分布式測溫光纖系統，該系統是由光電檢測器、二極管激光器、信號處理器、傳感回路以及計算機處理模塊等設備構成。具有可定位、精度高、穩定性強等特點，可對單通道1.5-4.5km長度范圍內的電纜進行溫度監控。每個監控控制區均可進行預警參數的設定。最多可設定500個電纜監控點，監控點與系統主機相連，可準確顯示電纜的報警信息、溫度軌跡以及受損點。
氣體監測系統
電力電纜隧道中如果存在有毒有害氣體，并且無法及時排出時，對進入隧道巡檢的工作人員人身安全造成極大威脅，針對該問題，必須對電纜隧道中容易產生的CH4、H2S、CO等有害氣體，進行實時監控。對電纜隧道防火墻劃分為若干分區，在各分區內設定一組環境監測傳感器，對有害氣體進行實時監控，將采集到的環境信息傳輸到綜合監控平臺。同時，還需對隧道內的空氣溫濕度、含氧量進行監控，盡可能的保障工作人員的人身安全。
火災預警系統
該功能模塊主要采用預警/控制總線連接方式，由火災預警控制主機與火災探測器、消防聯動裝置以及報警提示設備組建構成，可接收各探測區域返回具有地址碼的火災預警信號，并顯示詳細的位置與信息。在隧道兩頭各設立1個火災控制器，火災預警控制器接收到火災報警信號后，可手動或自動向防火門、風機、消防設備發出控制信號，并給予報警信號。提示工作人員迅速處理火災。
視頻防盜系統
在位于電纜隧道出入口或重要設備位置安置視頻監控設備，對電力電纜隧道內安全防護進行實時監控。該監控系統由攝像設備、視頻光端機以及編碼器等設備構成。本系統采用紅外防水攝像機，具有外置紅外燈，可達到IP68防護等級，有效監控范圍為50m。系統將采集到的視頻信息通過視頻電纜SYV75-5傳輸至視頻光端機，在利用通信光纖把視頻信息傳輸到視頻編碼器，然后把模擬信息轉換成DVD畫質的D1數字信號，最后，實時顯示在控制室的顯示器中。
電纜管道封堵系統
WQBZ充氣型電纜管道密封系統它主要功能是密封管道管口，有效阻止積水、泥沙、蟲鼠、有害氣體等物質進入管道。
湖南株洲市完全科技有限公司生產的國家專利充氣型管道防水封堵產品，產品核心部件“充氣管塞”，是高分子鋁箔復合材料制成的密封氣袋，利用充氣膨脹的原理實現管孔的封堵效果。充氣管塞兩側貼有防水膠條，防水膠條在產品充氣達到2.6-2.8公斤氣壓時，將管道、充氣管塞、電纜三者之間的空隙很好的填充，以達到完全密封效果。充氣管塞充氣孔內側安裝有硅膠材料，在充氣完成拔除充氣管時，硅膠材料的自我填充的性能可以對充氣孔進行封堵，確保氣體不泄漏。
充氣式電纜管道封堵氣囊產品的應用特點有：
1、能應對空管、單個管道內多根電纜穿過等多種封堵需求。
2、封堵效果好，進行兩端封堵后能完全隔絕管道內積水、泥沙、有害氣體、蟲鼠的進入，保持干燥清潔。
3、安裝條件低，多種氣源自主選擇;安裝快速，單人即可完成操作;后期維護的拆除簡便，不傷電纜和管道壁。
4、正確安裝到位后，在不出現人為破壞的情況下使用壽命長達20年。
5、寬幅工作溫差(-15℃—60℃)，抵抗地下水酸堿腐蝕能力強，可承受線纜軸向拉伸與低頻震動。
6、應用范圍：主要應用于電力、通訊、城建、城市軌道交通的地下管網電纜管道孔封堵、商住小區地下土建墻體穿墻孔洞封堵;適用于塑料、鋼鐵、水泥等硬性材質的管道;封堵孔洞適用于圓形或橢圓形。
7、產品具有一定的阻燃效果。
8、根據客戶的需求可實現二次安裝利用。
城市電力地下管網如果盡早采用充氣型管道防水封堵產品，能有效提升管道內線纜防護等級、運行安全系數，避免后期投入大量資金、人力反復進行清淤疏通。不影響后期的線纜敷設與更換。
