配電室內電纜安裝規定
2018-11-12
配電室內電纜安裝規定。[株洲完全科技] 在以往的工作中，配電室電纜管道室外檢修井內由于前期施工的不規范，將多根管道隨意分布，也沒有對管道之間的縫隙用混凝土進行填充，形成了一個“天然”的滲水/漏水口，而且還造成了電纜管道的變形，嚴重的造成管道的破裂。當管道出現漏水以后，室外的檢修井內就形成了“一片汪洋”，雨水經過管道的滲流，導致室內的配電室積水嚴重，電氣設備都處在積水中，嚴重影響當地的用電安全。可見，配電室的電纜安裝非常重要。
電纜敷設一般規定
(1)應避免電纜遭受機械性外力、過熱、腐蝕等危害;滿足安全要求條件下，應保證電纜路徑最短;應便于敷設、維護;宜避開將要挖掘施工的地方。
(2)電纜在任何敷設方式及其全部路徑條件的上下左右改變部位，均應滿足電纜允許彎曲半徑要求。
(3)同一通道內電纜數量較多時，若在同一側的多層支架上敷設，應符合下列規定：
①應按電壓等級由高至低的電力電纜、強電至弱電的控制和信號電纜、通訊電纜“由上而下”的順序排列 ;
②支架層數受通道空間限制時，35kV及以下的相鄰電壓級電力電纜，可排列于同一層支架上，1kV及以下電力電纜也可與強電控制和信號電纜配置在同一層支架上 ;
③ 同一重要回路的工作與備用電纜實行耐火分隔時，應配置在不同層的支架上 。
(4)明敷的電纜不宜平行敷設在熱力管道的上部。
配電室內電纜溝

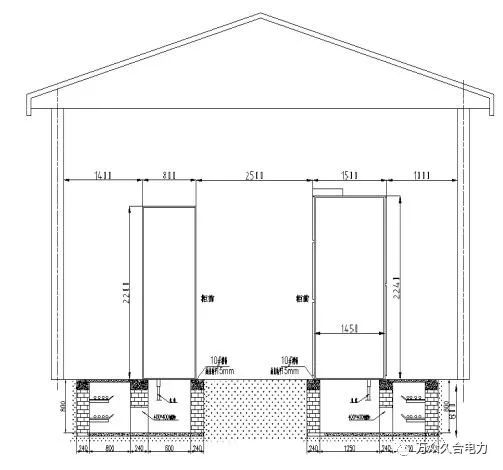

(1)配電室內電纜溝一般用于配電設備的進出線，基本分為柜下單溝和雙電纜溝。
(2)電纜溝溝壁為MU10蒸壓灰砂磚，M5水泥沙加砌筑，溝壁1：2水泥砂漿抹面，壓頂及基礎均為C20混凝土;設備下方均需預埋槽鋼。
(3)電纜溝、隧道或工作井內通道的凈寬，不宜小于下頁表中所列值：

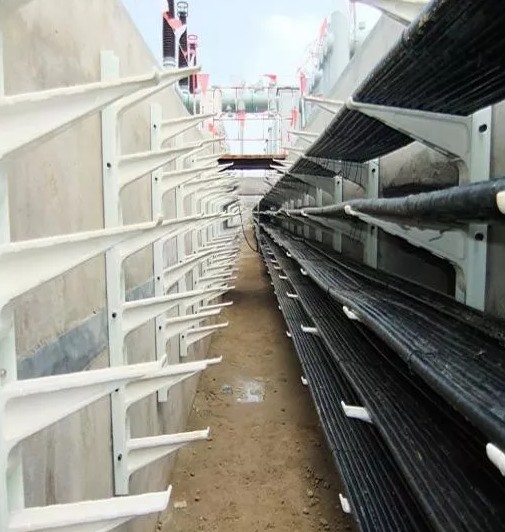

(4)電纜支架、梯架或托盤的層間距離，應滿足能方便地敷設電纜及其固定、安置接頭的要求，且在多根電纜同置于一層情況下，可更換或增設任一根電纜及其接頭;在采用電纜截面或接頭外徑尚非很大的情況下，符合上述要求的電纜支架、梯架或托盤的層間距離的最小值，可取下表所列數值：
(5)水平敷設時電纜支架的最上層、最下層布置尺寸，應符合下列規定：
①最上層支架距構筑物頂板或梁底的凈距允許最小值，應滿足電纜引接至上側柜盤時的允許彎曲半徑要求，且不宜小于上頁表所列數再加80～150mm的和值。
②最上層支架距其他設備的凈距，不應小于300mm;當無法滿足時應設置防護板。
③最下層支架距地坪、溝道底部的最小凈距，不宜小于下表所列值。
配電室電纜管道的封堵

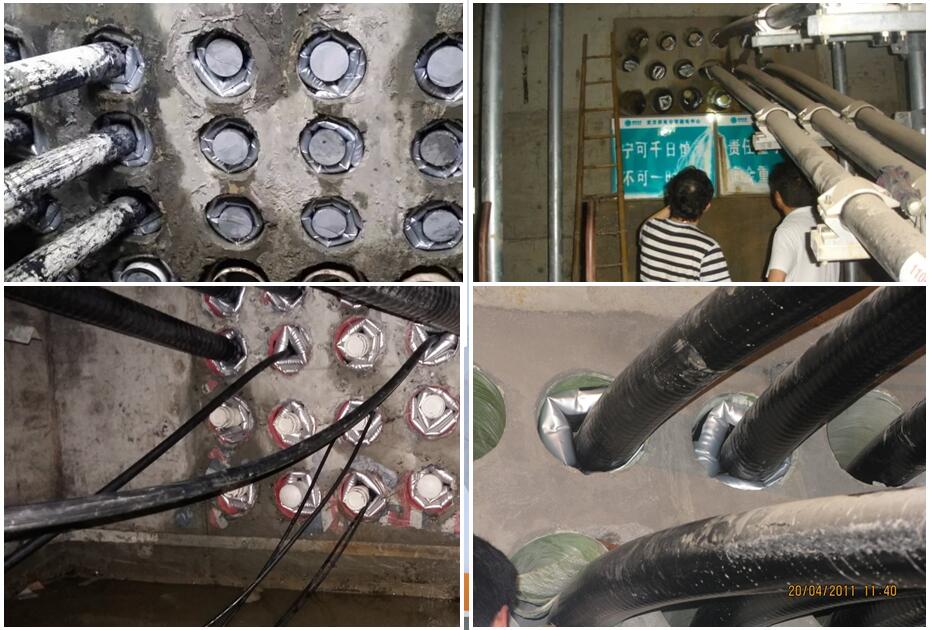

配電室電纜管道的封堵，哪種材料可以解決配電室電纜管道封堵問題?發泡膠(沫狀的聚氨酯物料迅速膨脹并與空氣或接觸到的基體中的水分發生固化反應形成泡沫。固化后的發泡膠泡沫對管道進行密封填充，形成封堵)這種方法的缺陷在于使用的材料和管道之間會由于外界環境溫度產生熱脹冷縮，形成開裂失去防水的效果。而且拆除時會留下大量的難以處理的殘留物。作為一種泡沫狀固體，在這種情況下也很難對管道進行封堵填充。這種情況可以選用株洲市完全科技的wqbz充氣型電纜管道封堵系統，在有水的空置、變形的管道內，在安裝時添加一根200mm的塑膠棒或是一端帶帽封閉的PVC水管(更為便宜輕便)作為假電纜，根據電纜管道直徑和電纜直徑之間必須至少存留60mm安裝空間的標準選取假電纜的大小進行安裝。安裝時只需將充氣型電纜管道封堵系統圍繞假電纜卷曲略小于管道口，放入管口后使用惰性氣體或是壓縮空氣進行填充。當內部氣壓達到0.29±0.02Mpa時，氣囊外側的防水材料受到擠壓，通過自流延伸將產品、管道、電纜三者間的細小縫隙填充，實現徹底密封，將充氣軟管拔除后，產品充氣口自動密閉。完成安裝后可以看到一個顯著的封堵效果。
由于室外檢修井內管道的排布與室內配電室管道排布情況，可以看出兩者之間存在很大的漏水空間，所以封堵時需要將兩頭的所有管道進行一個全面的封堵才可以徹底的解決配電室管道所存在的漏水問題。
